PM 38.5 SP

The PM 38.5 SP combines high performance with reduced dimensions and weight, delivering powerful lifting capacity with maximum reliability.

Get in touch

Series Specs

Metric Imperial

	PM 38522 SP	PM 38523 SP	PM 38524 SP	PM 38524 SP + J813.20	PM 38524 SP + J814.20	PM 38524 SP + J815.20	PM 38525 SP	PM 38525 SP + J812.20	PM 38525 SP + J813.20	PM 38525 SP + J814.20	PM 38525 SP + J815.20	PM 38526 SP	PM 38526 SP + J613.20	PM 38526 SP + J614.20	PM 38527 SP	PM 38528 SP
Fuel Tank Capacity	150 l	150 l	150 l	150 l	150 l	150 l	150 l	150 l	150 l	150 l	150 l	150 l	150 l	150 l	150 l	150 l
Height	7′ 9″	7′ 9″	7′ 9″	8′ 9″	8′ 9″	8′ 9″	7′ 9″	8′ 9″	8′ 9″	8′ 9″	8′ 9″	7′ 9″	8′ 9″	8′ 9″	7′ 9″	7′ 11″
Height	2370 mm	2370 mm	2370 mm	2670 mm	2670 mm	2670 mm	2370 mm	2670 mm	2670 mm	2670 mm	2670 mm	2370 mm	2670 mm	2670 mm	2370 mm	2415 mm
Hydraulic Horizontal Outreach	26′ 7″	33′ 10″	41′ 6″”	66′ 11″	73′	79′ 1″	48′ 9″	68′ 7″	74′ 6″	80′ 7″	86′ 5″	56′ 1″	82′ 4″	88′ 5″	63′ 8″	71′
Hydraulic Horizontal Outreach	8,10 m	10,30 m	12,65 m	20,40 m	22,25 m	24,10 m	14,85 m	20,90 m	22,70 m	24,55 m	26,35 m	17,10 m	25,10 m	26,95 m	19,40 m	21,65 m
Hydraulic Vertical Outreach	39′ 8″	46′ 9″	54′ 2″	79′ 3″	85′ 4″	91′ 6″	61′ 6″	81′	86′ 9″	92′ 10″	98′ 11″	68′ 9″	95′ 2″	101′ 3″	76′ 1″	83′ 6″
Hydraulic Vertical Outreach	12,10 m	14,25 m	16,50 m	24,15 m	26,00 m	27,90 m	18,75 m	24,70 m	26,45 m	28,30 m	30,15 m	20,95 m	29,00 m	30, 85 m	23,20 m	25,45 m
Length	8′ 3″	8′ 3″	8′ 3″	8′ 3″	8′ 3″	8′ 3″	8′ 3″	8′ 3″	8′ 3″	8′ 3″	8′ 3″	8′ 3″	8′ 3″	8′ 3″	8′ 3″	8′ 3″
Length	2505 mm	2505 mm	2505 mm	2520 mm	2520 mm	2520 mm	2520 mm	2520 mm	2520 mm	2520 mm	2520 mm	2520 mm	2520 mm	2520 mm	2520 mm	2520 mm
Max. Lifting Moment	245920 ft lbs	237730 ft lbs	231470 ft lbs	231470 ft lbs	231470 ft lbs	231470 ft lbs	228110 ft lbs	228110 ft lbs	228110 ft lbs	228110 ft lbs	228110 ft lbs	224990 ft lbs	224990 ft lbs	224990 ft lbs	222140 ft lbs	220640 ft lbs
Max. Lifting Moment	34 TM	32,9 TM	32 TM	32 TM	32 TM	32 TM	31,5 TM	31,5 TM	31,5 TM	31,5 TM	31,5 TM	31,1 TM	31,1 TM	31,1 TM	30,7 TM	30,5 TM
Max. Pressure	34 MPa	34 MPa	34 MPa	34 MPa	34 MPa	34 MPa	34 MPa	35 MPa	35 MPa	35 MPa	35 MPa	34 MPa	35 MPa	35 MPa	34 MPa	34 MPa
Recommended oil flow	80 – 100 l/min	80 – 100 l/min	80 – 100 l/min	80 – 100 l/min	80 – 100 l/min	80 – 100 l/min	80 – 100 l/min	80 – 100 l/min	80 – 100 l/min	80 – 100 l/min	80 – 100 l/min	80 – 100 l/min	80 – 100 l/min	80 – 100 l/min	80 – 100 l/min	80 – 100 l/min
Slewing angle	410°	410°	410°	410°	410°	410°	410°	410°	410°	410°	410°	410°	410°	410°	410°	410°
Slewing torque	44 kN m	44 kN m	44 kN m	44 kN m	44 kN m	44 kN m	44 kN m	44 kN m	44 kN m	44 kN m	44 kN m	44 kN m	44 kN m	44 kN m	44 kN m	44 kN m
Stabilizer control Radio Wireless	Radio Wireless	Radio Wireless	Radio Wireless	Radio Wireless	Radio Wireless	Radio Wireless	Radio Wireless	Radio Wireless	Radio Wireless	Radio Wireless	Radio Wireless	Radio Wireless	Radio Wireless	Radio Wireless	Radio Wireless	Radio Wireless
Stabilizer Spread available	5.5 – 6,5 – 7,4 m	5.5 – 6,5 – 7,4 m	5.5 – 6,5 – 7,4 m	5.5 – 6,5 – 7,4 m	5.5 – 6,5 – 7,4 m	5.5 – 6,5 – 7,4 m	5.5 – 6,5 – 7,4 m	5.5 – 6,5 – 7,4 m	5.5 – 6,5 – 7,4 m	5.5 – 6,5 – 7,4 m	5.5 – 6,5 – 7,4 m	5.5 – 6,5 – 7,4 m	5.5 – 6,5 – 7,4 m	5.5 – 6,5 – 7,4 m	5.5 – 6,5 – 7,4 m	5.5 – 6,5 – 7,4 m
Width	3′ 8″	3′ 8″	3′ 8″	4′ 3″	4′ 3″	4′ 3″	3′ 10″	4′ 3″	4′ 3″	4′ 3″	4′ 3″	3′ 11″	4′ 3″	4′ 3″	4′	4′ 1″
Width	1125 mm	1125 mm	1125 mm	1295 mm	1295 mm	1295 mm	1175 mm	1295 mm	1295 mm	1295 mm	1295 mm	1200 mm	1295 mm	1295 mm	1220 mm	1240 mm
Spec Sheet

Product description

Compact strength, uncompromised performance.

The PM 38.5 SP Series belongs to the Gold line, designed to provide outstanding lifting capacity while maintaining compact dimensions and relatively low weight for its class. Built with a robust rack-and-pinion slewing system, it guarantees durability and dependable operation even under heavy-duty use. A modern electronic management system, complete with remote control, provides precise monitoring and enhanced operator control across all working conditions.

Available with up to eight hydraulic extensions, the PM 38.5 SP achieves significant outreach in standard configurations. For even greater versatility, jib versions with up to five extensions and negative angles of 20° are available, further expanding both horizontal and vertical working range. LC versions are also offered, featuring a hydraulically retractable first boom for optimized short-range operations and improved loading close to the column.

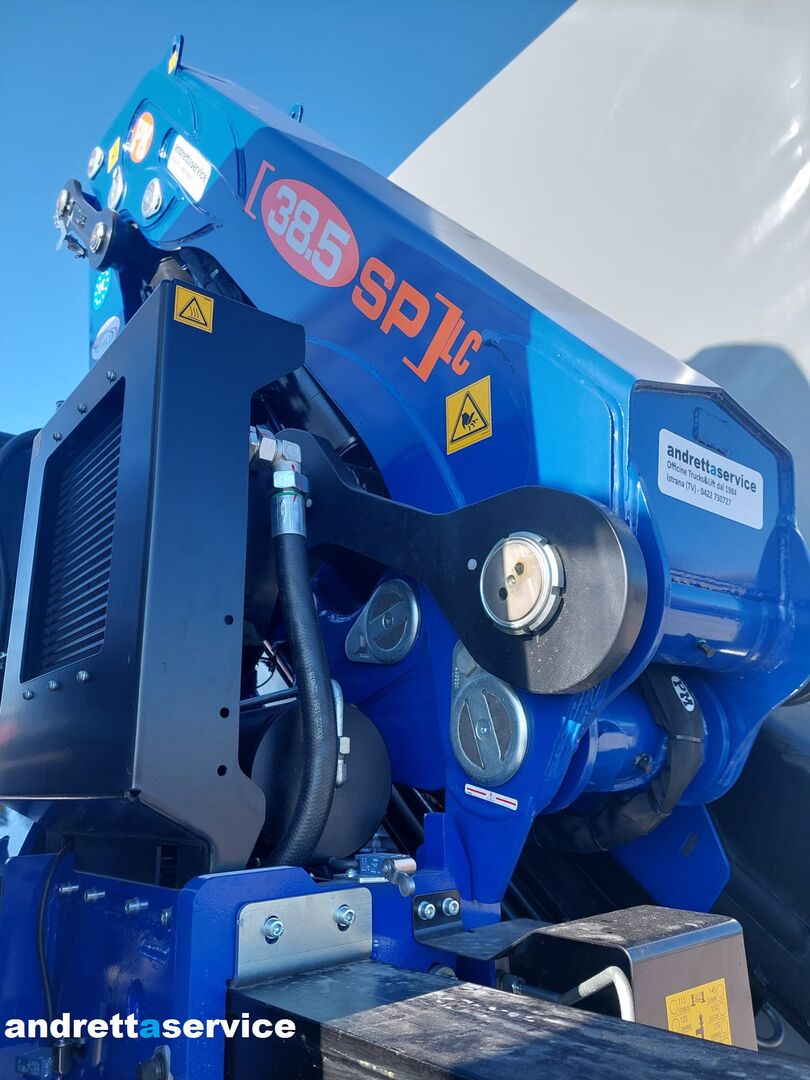

Equipped as standard with a proportional compensated hydraulic control valve block, a multi-function radio control, and a heat exchanger, the PM 38.5 SP ensures safe, smooth, and efficient operation. The PM Power Tronic system enhances precision by giving operators real-time insight into crane dynamics, ensuring reliability in complex lifting environments.

Balancing strength, innovation, and compact design, the PM 38.5 SP is ideal for operators seeking advanced technology and dependable performance in a medium-to-heavy capacity crane.
